Zkratovací souprava je určena
pro uzemnění a zkratování zařízení s uzemněným uzlem o jmenovitém napětí sítě do 110 kV.

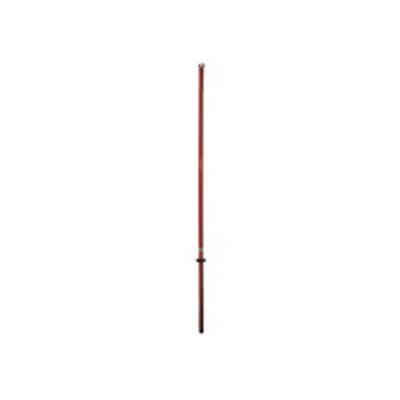

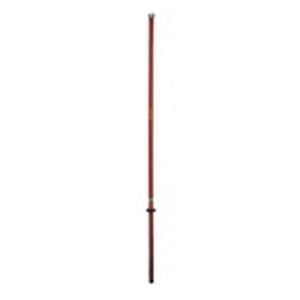

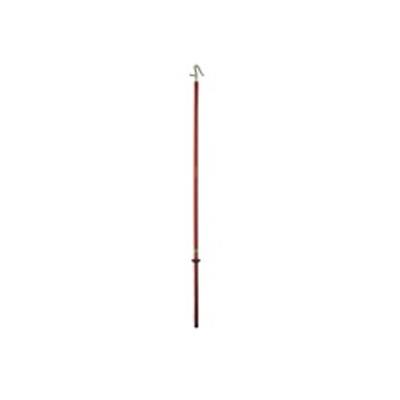

- Zkratovací souprava se skládá z jedné izolační tyče a tří zkratovacích lan.

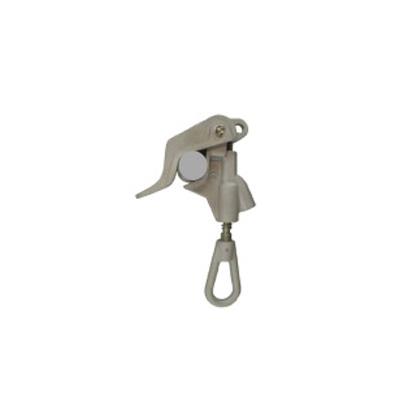

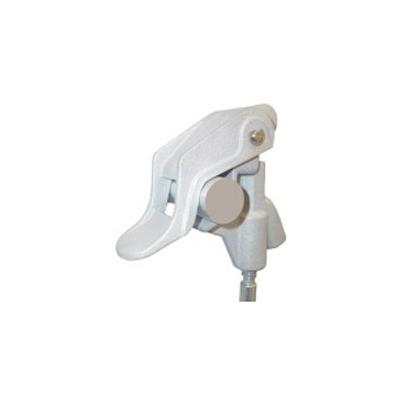

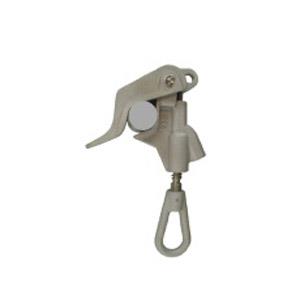

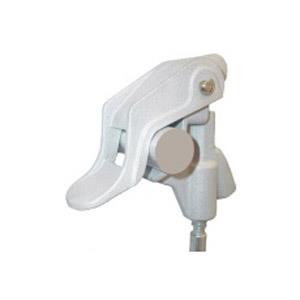

- Lana jsou zakončena vodičovými svorkami pro uchycení na vodič kruhového průřezu do průměru 55mm a univerzálními zemnícími svorkami.

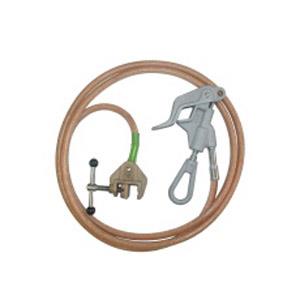

- Vodičové svorky jsou propojeny zkratovacími Cu lany v transparentní izolaci s jednotlivými zemnícími svorkami.

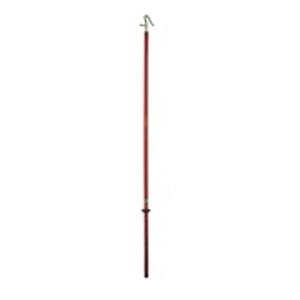

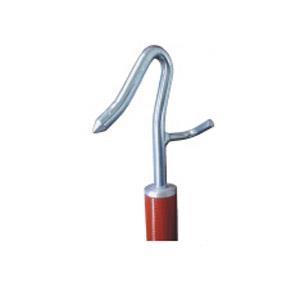

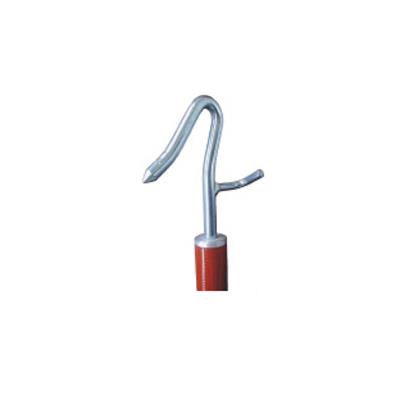

- Tyč je zakončena hákem (model H) nebo nástrčným kalíškem (model S) pro uchycení vodičové svorky.
- Část pro uchopení tyče při manipulaci se zkratovací soupravou je vymezena ochranným nákružkem.
- Materiál tyče vyhovuje požadavkům na ochranné pomůcky venkovního typu.
- Souprava se používá ve venkovním prostředí za normálních klimatických podmínek.
- Zkratovací souprava je vyráběna podle norem ČSN EN 61230, IEC 1230, PNE 35 9705, DIN 46 235.
- Souprava je dodávána v modelech pro různé zkratové odolnosti s tyčí vcelku nebo dělenou.
- Po dohodě s výrobcem je možné dodat zkratovací soupravu v nestandardním provedení.
Modely
810.123 - 10 (15,19) S (H)
810.123 - 10 (15,19) D, S (H)
Soupravy jsou vyráběny ve třech stupních rozsahu VVN
Typ zkratové soupravy |
Rozsah VVN napětí |
810.123 |
do 123 kV |
810.245 |
do 245 kV |
810.420 |
do 420 kV |
