Zkratovací souprava NN typ 823.001.06

Zkratovací souprava NN typ 823.001.06

Zkratovací souprava NN - univerzální staniční do 1 kV

Výrobce
PRO 8
Dostupnost
Produkt je skladem u dodavatele
Cena

Popis zkratovací soupravy 823.001.xx

  • Zkratovací souprava je určena pro zkratování a uzemnění obvodu, obvykle třech fází u soustav s izolovaným nebo uzemněným uzlem pro napětí do 1000V.
  • Zkratovací souprava je dodávána s jednou izolační tyčí (odnímatelnou).
  • Soustava tří vodičových svorek je propojena zkratovacími Cu lany v průhledné izolaci do společného uzlu a zakončena lanem se zemnící svorkou.

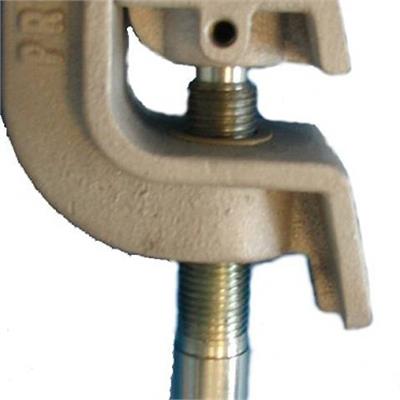

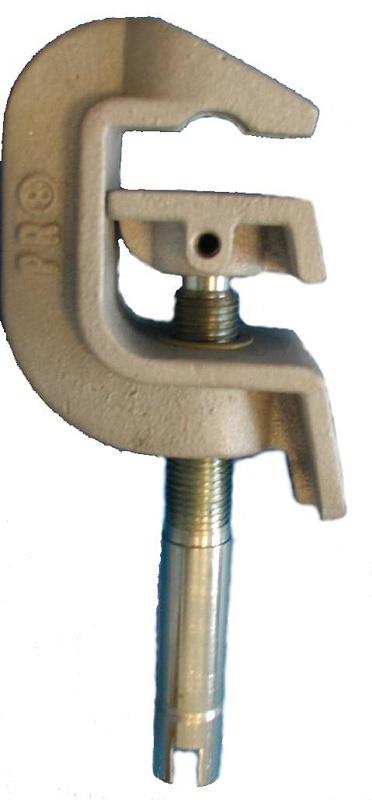

  • Vodičové svorky jsou řešeny univerzálně pro připojení na vodič kruhového průřezu, kulový čep, připojovací bod ve tvaru "T" nebo na plochý vodič.

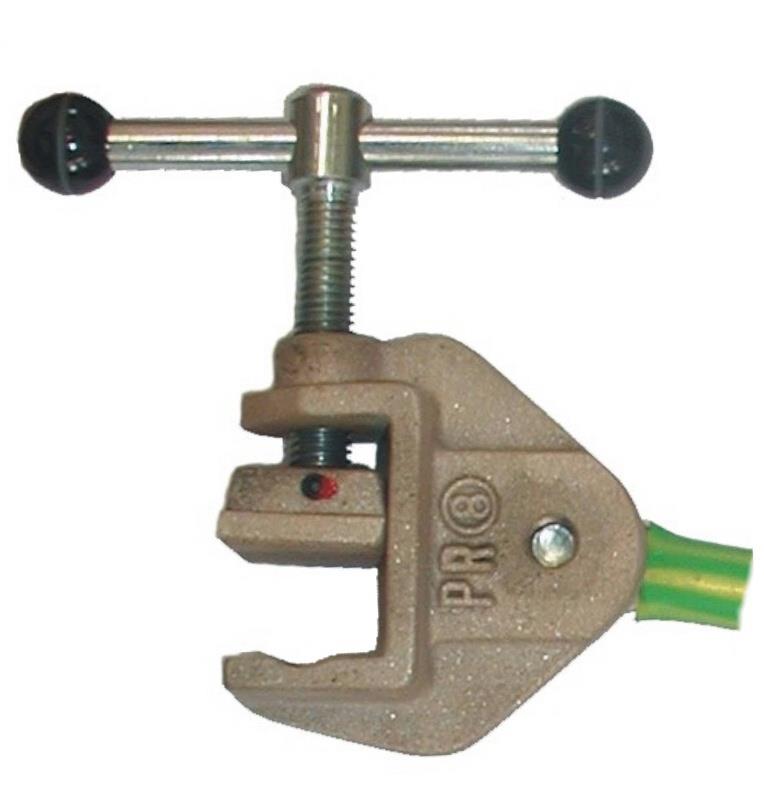

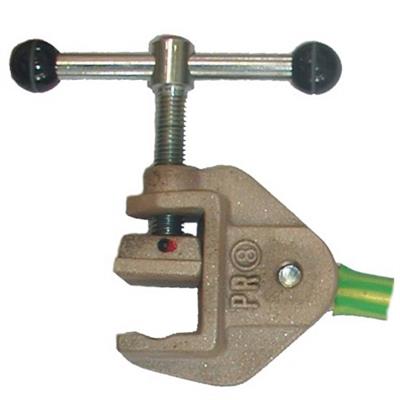

  • Zemnící svorka se připojuje na uzemněný plochý vodič nebo na vodič kruhového průřezu.

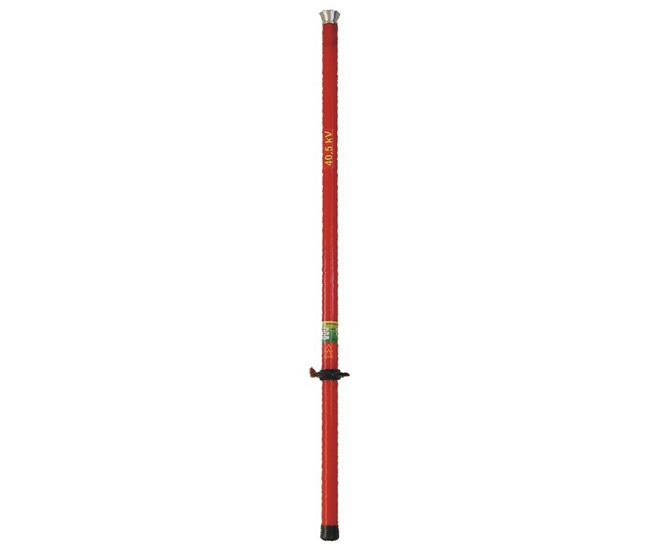

  • Izolační tyč je vyrobena ze sklolaminátu, který se vyznačuje vysokou elektrickou a mechanickou pevností a stálostí.
  • Tyč je zakončena nástrčným kalíškem pro manipulaci s vodičovými svorkami.
  • Materiál tyče vyhovuje požadavkům na ochranné pomůcky venkovního typu.
  • Souprava se používá ve vnitřním i venkovním prostředí za normálních klimatických podmínek.
  • Část pro uchopení tyče při manipulaci se zkratovací soupravou je vymezena ochranným nákružkem.
  • Zkratovací souprava je vyráběna podle norem ČSN EN 61230, IEC 1230, PNE 35 9705, DIN 46 235.
  • Souprava je dodávána ve čtyřech variantách pro různé zkratové odolnosti.
  • Po dohodě s výrobcem je možné dodat zkratovací soupravu v nestandardním provedení
Typ odolnost cena
bez dph
823.001.06 6 kA 4.456,- Kč
823.001.08 8 kA 4.831,- Kč
823.001.10 10 kA 5.012,- Kč
823.001.15 15 kA 5.388,- Kč
