Zkratovací souprava na kulový čep - 802.001

Zkratovací souprava na kulový čep - 802.001

Souprava se používá ve vnitřním i venkovním prostředí za normálních klimatických podmínek. Část pro uchopení tyče při manipulaci je vymezena ochranným pryžovým nákružkem.

Výrobce
PRO 8
Dostupnost
Produkt je skladem u dodavatele
Cena

Zkratovací souprava typ:802-001 nn 1 kV

  • Zkratovací souprava je určena pro zkratování a uzemnění obvodu, obvykle třech fází u soustav s odizolovaným nebo uzemněným uzlem
    pro napětí do 1000 V.

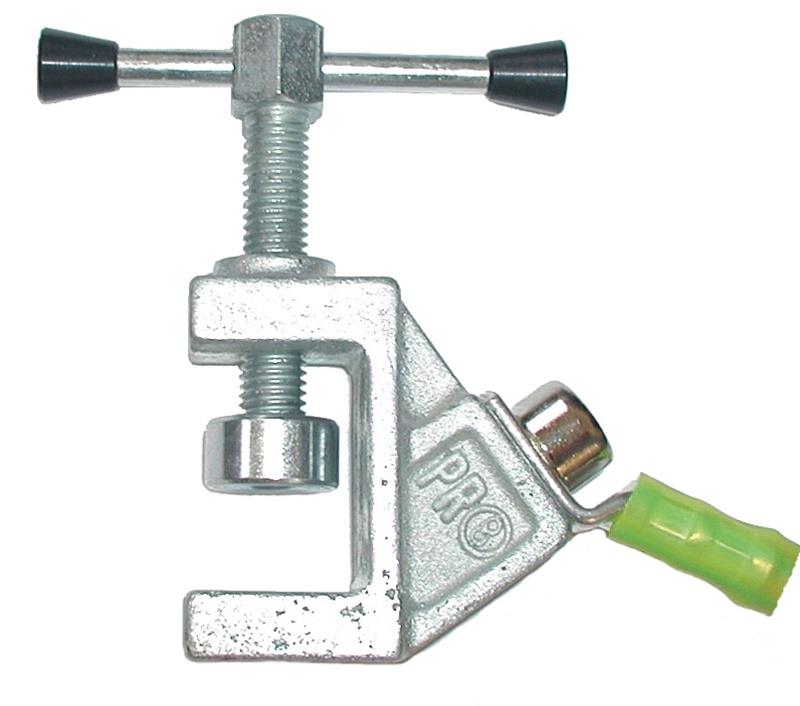

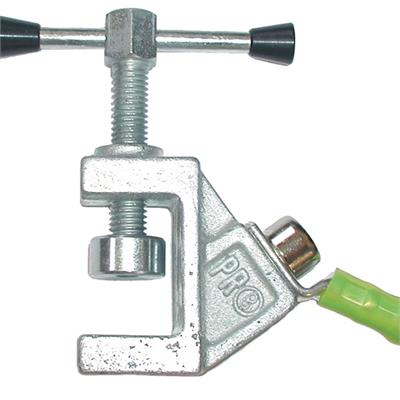

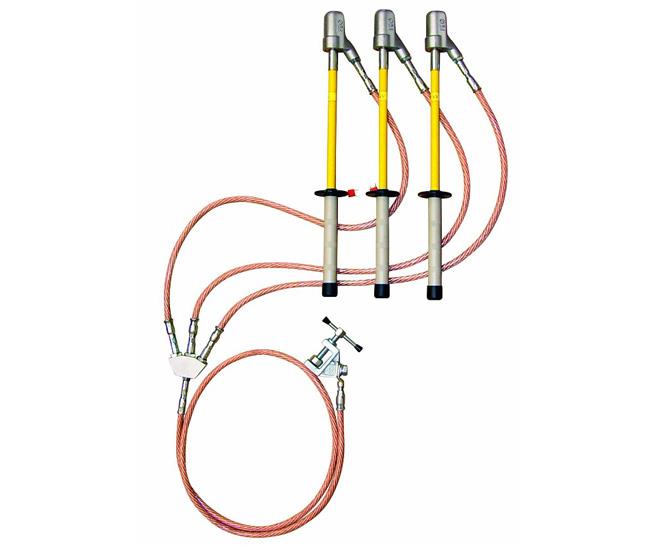

  • Souprava se skládá ze tří izolačních tyčí zakončených vodičovými svorkami, které jsou navzájem propojeny zkratovacími Cu lany v průhledné izolaci do společného uzlu a zakončeny lanem se zemnící svorkou.

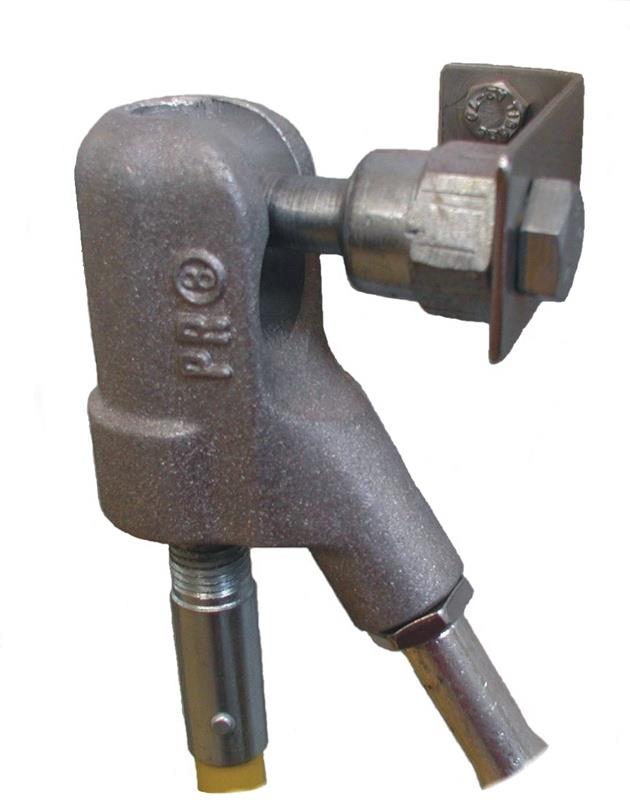

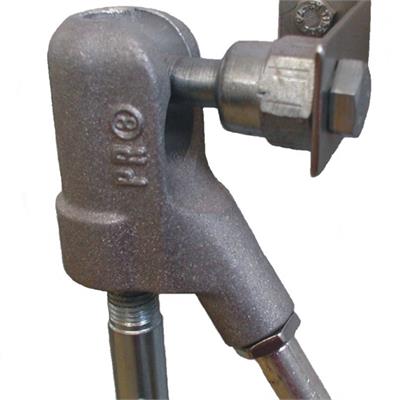

  • Vodičové svorky slouží k připojení zkratovací soupravy na kulový čep s průmerem 20 mm.
  • Izolační tyč je vyrobena ze sklolaminátu, který se vyznačuje vysokou elektrickou a mechanickou stálostí, barevný odstín materiálu je vytvořen pigmentací základního materiálu.
  • Zkratovací souprava je vyráběna podle norem ČSN 35 9700, PNE 35 9705 a ČSN EN 61230.
Klimatická třída normál –25°C ÷ +55°C
Průměr kulového čepu 20mm
Zkratová odolnost 6 kA/1s
Délka tyče 390 mm
Délka rukojeti 160 mm
Průměr tyče 13 mm
Materiál tyče sklolaminát pro
venkovní použití
Průřez lana 25 mm2 zkratovací
25 mm2 zemnící
Délka lana 800 mm zkratovací
1500 mm zemnící
Maximální moment dotažení svorek 4 Nm
Hmotnost soupravy 4,5 kg
