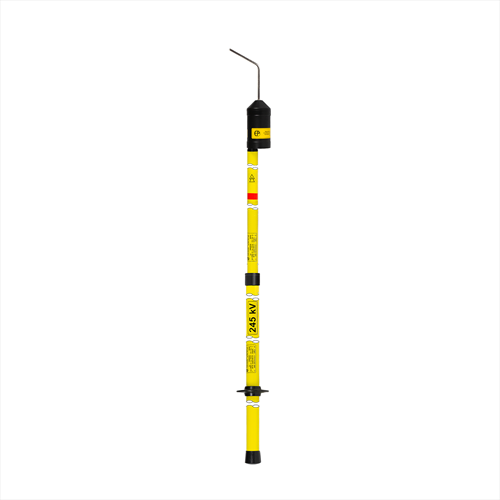

Zkoušečka VVN 245 kV kombinovaná signalizace

Zkoušečka VVN 245 kV kombinovaná signalizace

Přítomnost napětí je indikována opticko-zvukovou signalizací

Výrobce
Elpom
Dostupnost
Produkt je skladem u dodavatele
Cena
13 733 Kč (bez DPH)
16 617 Kč (s DPH)
13 733 Kč (bez DPH)

Doporučujeme přikoupit

Typ 102220 - Elpom

Kapacitní zkoušečky určené do vnitřního eventuálně do venkovního prostředí za normálních klimatických podmínek. Přítomnost napětí je indikována opticko-zvukovou signalizací. Výrobek nelze použít ve vnitřních vlhkých prostředích a za mlhy, deště a sněžení.

- Výrobek vyhovuje PNE 359700 a ČSN EN 61243-1
- Jmenovité napětí - 110 kV až 420 kV
- Kapacitní zkoušečka, frekvence 50 Hz
- Napájecí zdroj - tužkový článek vel. AA - 4 ks
- Kategorie použití - vnitřní
- Klimatická třída - N (-25°C až +55°C)
- Kategorie provedení - L (bez prodloužené dotykové elektrody), skupina indikace - III

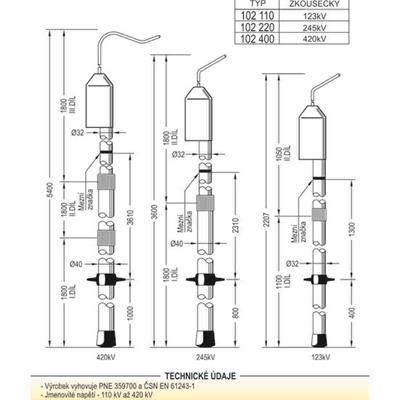

- Hmotnost - 102 110 - 1,5 kg, 102 220 - 2,1 kg, 102 240 - 3,2 kg

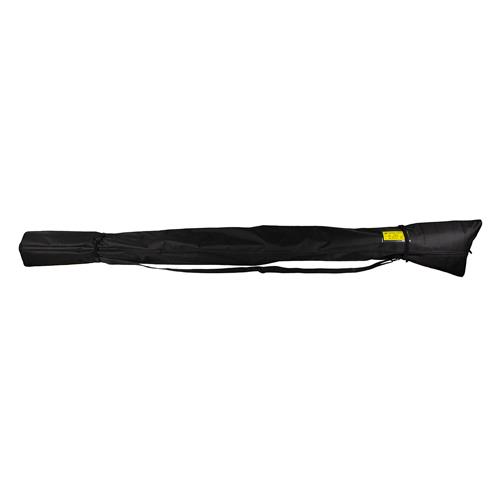

- Zkoušečka je dodávána v pouzdru

V ceně zkoušeček vvn 245 kV a 420 kV není zahrnuta cena kusové zkoušky v externí zkušebně. Konečná cena bude stanovena na základě počtu objednaných kusů a aktuální ceny za kusové zkoušky.

Všeobecný popis:
Zkoušečky tohoto typu slouží ke zjišťování přítomnosti vysokého napětí o kmitočtu 50 Hz na
el. zařízeních. Zkoušečka typ 102 006; 103 006 vyhovuje i pro kmitočet 75 Hz v el. zařízeních ČD.

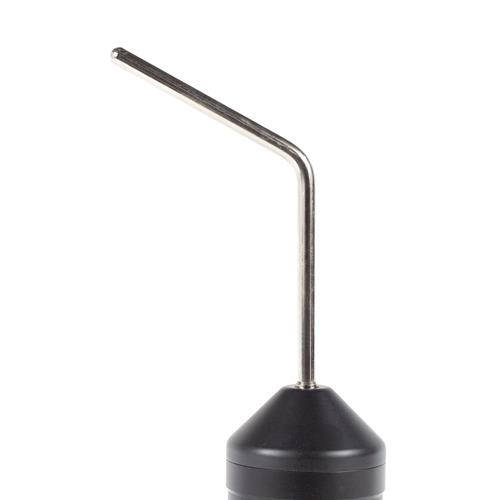

Přítomnost napětí na dotykovém hrotu je jednoznačně signalizována optickým a zvukovým
signálem. Zvukový signál je tvořen piezokeramickou sirénou s pronikavým kolísavým tónem,
optický signál dvěma střídavě blikajícími červenými vysoce svítícími LED diodami. Kontrola
správné funkce zkoušečky včetně stavu napájecích článků se provádí testovacím tlačítkem. Při jeho
stisknutí musí zkoušečka vydávat optický a zvukový signál. Zkoušečka má vestavěný elektrický
obvod, který trvale kontroluje stav napájecích článků. Při poklesu jejich napětí pod nastavenou
hranici tento obvod automaticky zablokuje optickou a zvukovou signalizaci a zkoušečka při stisknu
testovacího tlačítka nevydává žádný signál. Vtakovém případě je nutná výměna napájecích článků.

Pokyny pro údržbu:
Provozovatel je povinen zkoušečku předkládat k periodickým zkouškám v předepsaných lhůtách
(dle PNE 359700) a v období mezi periodickými zkouškami kontrolovat pravidelně vnější
mechanický stav a způsob uskladnění. Zkoušečky je nutno udržovat čisté, suché, nedeformované,
mechanicky neporušené a kompletní.
