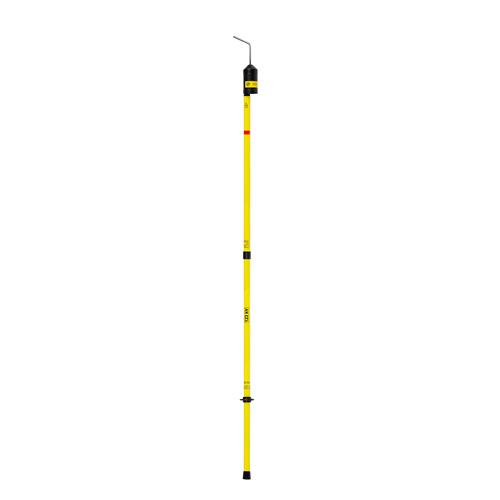

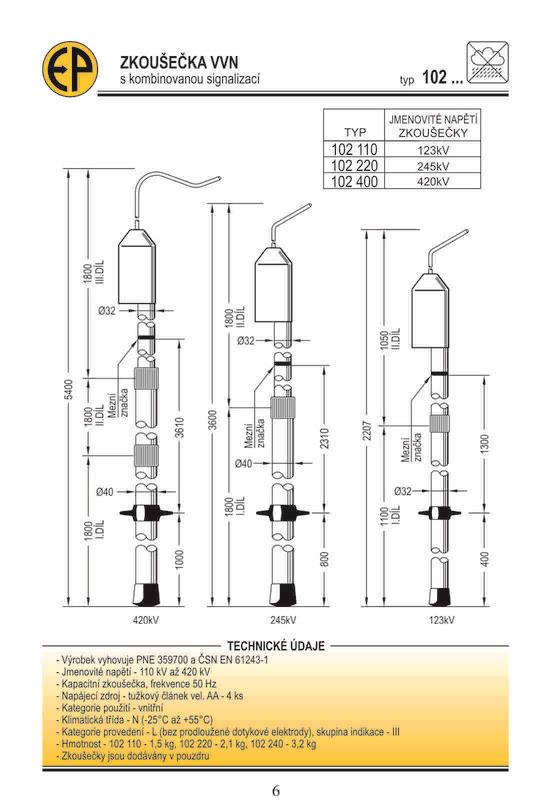

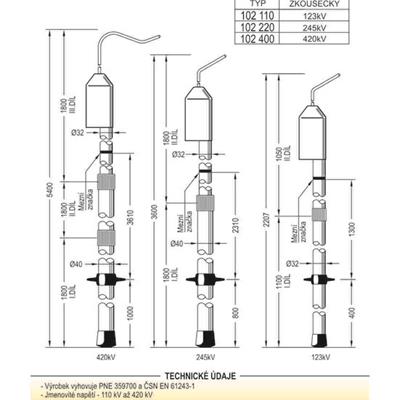

Zkoušečka VVN 123 kV kombinovaná signalizace

Provozní podmínky pro zkoušečky typu 102:
Zkoušečky jsou konstruovány pro používání ve vnitřním a venkovním prostředí za normálních
klimatických podmínek (klimatická třída normál - 25°C až + 55°C). Ve venkovním prostředí je lze
používat jedině tehdy, jsou-li atmosférické podmínky v souladu s podmínkami, při kterých lze podle
bezpečnostních předpisů pracovat na živých částech zařízení VN a VVN pod napětím. To znamená,
že nesmějí být používány za deště, mlhy a sněžení.

Všeobecný popis:
Zkoušečky tohoto typu slouží ke zjišťování přítomnosti vysokého napětí o kmitočtu 50 Hz na
el. zařízeních. Zkoušečka typ 102 006; 103 006 vyhovuje i pro kmitočet 75 Hz v el. zařízeních ČD.

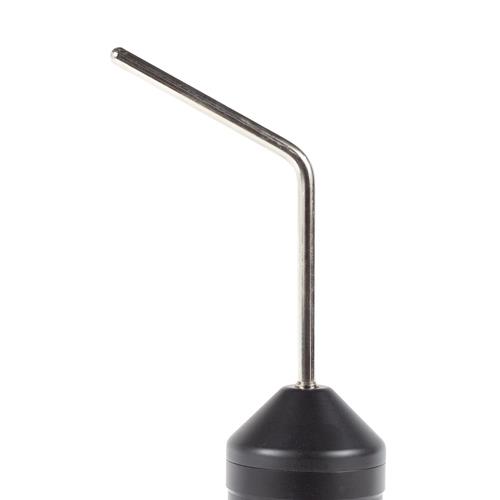

Přítomnost napětí na dotykovém hrotu je jednoznačně signalizována optickým a zvukovým
signálem. Zvukový signál je tvořen piezokeramickou sirénou s pronikavým kolísavým tónem,
optický signál dvěma střídavě blikajícími červenými vysoce svítícími LED diodami. Kontrola
správné funkce zkoušečky včetně stavu napájecích článků se provádí testovacím tlačítkem. Při jeho
stisknutí musí zkoušečka vydávat optický a zvukový signál. Zkoušečka má vestavěný elektrický
obvod, který trvale kontroluje stav napájecích článků. Při poklesu jejich napětí pod nastavenou
hranici tento obvod automaticky zablokuje optickou a zvukovou signalizaci a zkoušečka při stisknu
testovacího tlačítka nevydává žádný signál. Vtakovém případě je nutná výměna napájecích článků.
