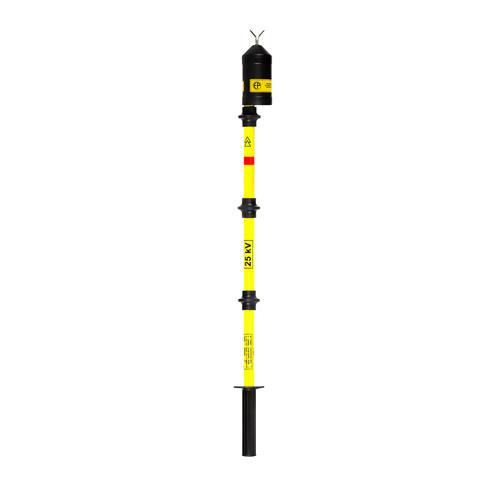

Zkoušečka 25 kV venkovní provedení

Vysokonapěťová zloušečka kombinovaná signalizace

Zkoušečky tohoto typu slouží ke zjišťování přítomnosti vysokého napětí o kmitočtu 50 Hz na
el. zařízeních. Zkoušečka typ 102 006; 103 006 vyhovuje i pro kmitočet 75 Hz v el. zařízeních ČD.

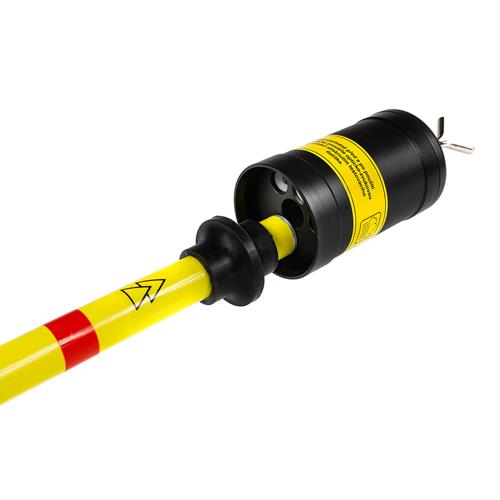

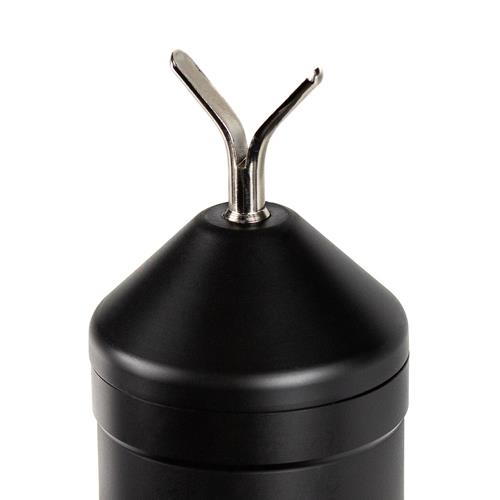

Přítomnost napětí na dotykovém hrotu je jednoznačně signalizována optickým a zvukovým
signálem. Zvukový signál je tvořen piezokeramickou sirénou s pronikavým kolísavým tónem,
optický signál dvěma střídavě blikajícími červenými vysoce svítícími LED diodami. Kontrola
správné funkce zkoušečky včetně stavu napájecích článků se provádí testovacím tlačítkem. Při jeho
stisknutí musí zkoušečka vydávat optický a zvukový signál. Zkoušečka má vestavěný elektrický
obvod, který trvale kontroluje stav napájecích článků. Při poklesu jejich napětí pod nastavenou
hranici tento obvod automaticky zablokuje optickou a zvukovou signalizaci a zkoušečka při stisknutí
testovacího tlačítka nevydává žádný signál. V takovém případě je nutná výměna napájecích článků.

Napájecí zdroj:

Zkoušečka má vestavěný napájecí zdroj, který je tvořen čtyřmi kusy tužkových článků 1,5 V. Stav
napájecích článků se zjišťuje testovacím tlačítkem. Vlastní výměnu napájecích článků provádíme po
odšroubování dotykového hrotu a sejmutí vrchního krytu indikační hlavice. Životnost napájecích
článků je při běžném používání cca 2 roky, po této době výrobce doporučuje články vyměnit.
Používejte pouze alkalické články.
Pokyny pro údržbu:
Provozovatel je povinen zkoušečku předkládat k periodickým zkouškám v předepsaných lhůtách

Splňující normy ČSN 359700, ČSN EN 61243-1
Výrobky jsou typově odzkoušeny dle PNE 359700, IEC 1243-1 a PNE 359705 ve státem akreditované zkušebně EGÚ Běchovice.
Na každém výrobku je před expedicí provedena kusová zkouška dle PNE 359700 a PNE 359705.
(dle PNE 359700) a v období mezi periodickými zkouškami kontrolovat pravidelně vnější
mechanický stav a způsob uskladnění. Zkoušečky je nutno udržovat čisté, suché, nedeformované,
mechanicky neporušené a kompletní.
