Souprava do 40,5 kV typ 822.040.10

zkratovací soupravy 822.040

• Zkratovací souprava je určena pro zkratování a uzemnění obvodu, obvykle třech fází u soustav s izolovaným nebo uzemněným uzlem pro napětí do 38,5kV.

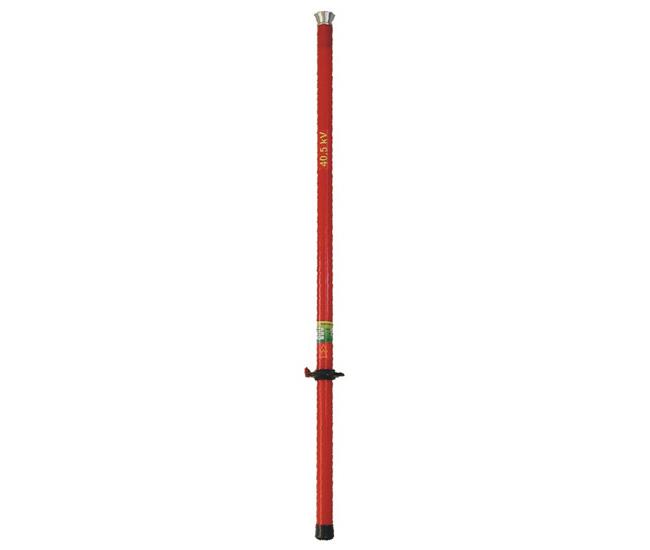

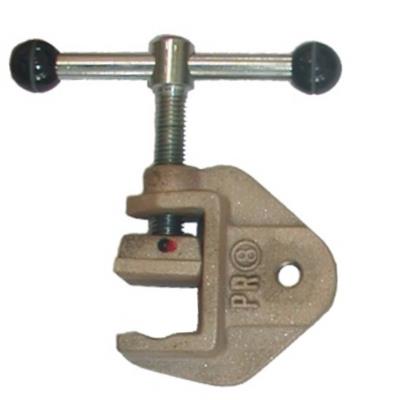

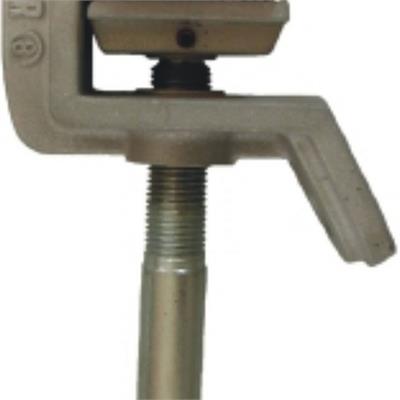

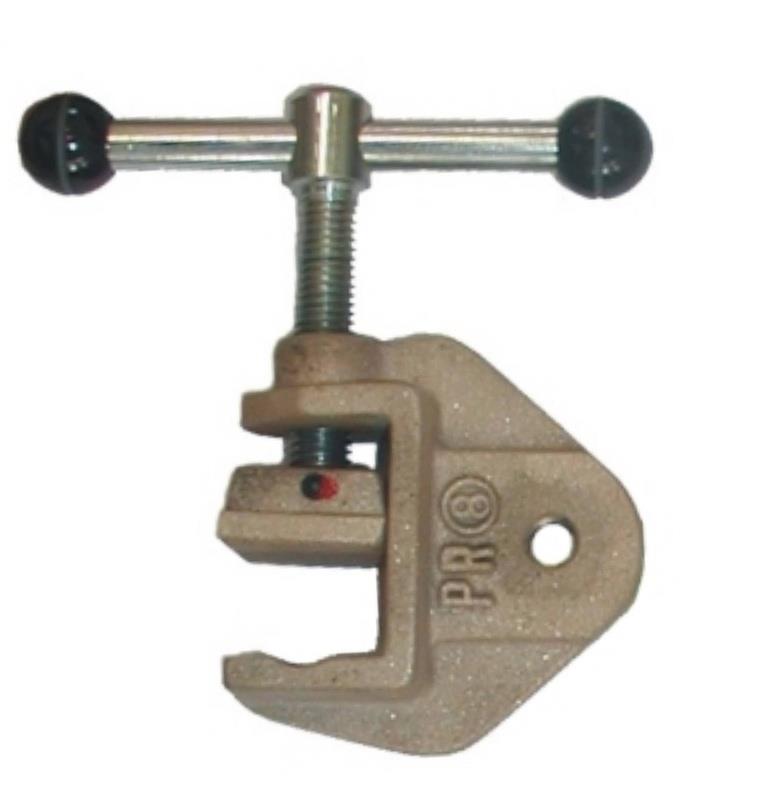

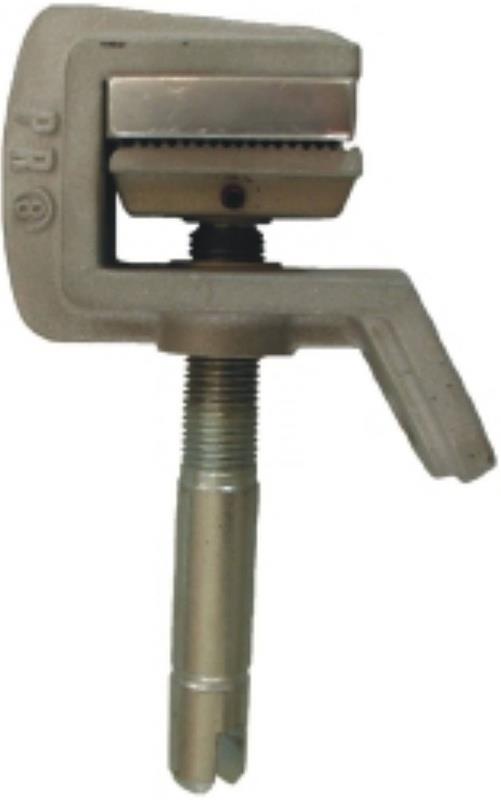

• Zkratovací souprava je dodávána s jednou izolační tyčí (odnímatelnou) a třemi vodičovými svorkami, které jsou propojeny Cu lany v průhledné izolaci do společného uzlu a zakončeny lanem se zemnící svorkou. Vodičové svorky a zemnící svorka slouží k připojení na plochý vodič. Izolační tyč je vyrobena ze sklolaminátu, který se vyznačuje vysokou elektrickou a mechanickou pevností a stálostí.
• Tyč je zakončena nástrčným kalíškem pro manipulaci s vodičovými svorkami. Materiál tyče vyhovuje požadavkům na ochranné pomůcky venkovního typu.
•  Souprava se používá ve vnitřním i venkovním prostředí za normálních klimatických podmínek.
• Část pro uchopení tyče při manipulaci se zkratovací soupravou je vymezena ochranným nákružkem.
• Zkratovací souprava je vyráběna podle norem ČSN EN 61230, IEC 1230, PNE 35 9705, DIN 46 235.
• Souprava je dodávána ve čtyřech variantách pro různé zkratové odolnosti.
•  Po dohodě s výrobcem je možné dodat zkratovací soupravu v nestandardním provedení.
