Fázovací souprava VN 22-38,5 kV

Fázovací souprava VN 22-38,5 kV venkovní

slouží k určování souhlasných nebo nesouhlasných fází v napěťových soustavách o stejném jmenovitém napětí a frekvenci,

Výrobce
PRO 8
Dostupnost
Produkt je skladem u dodavatele
Cena

Doporučujeme přikoupit

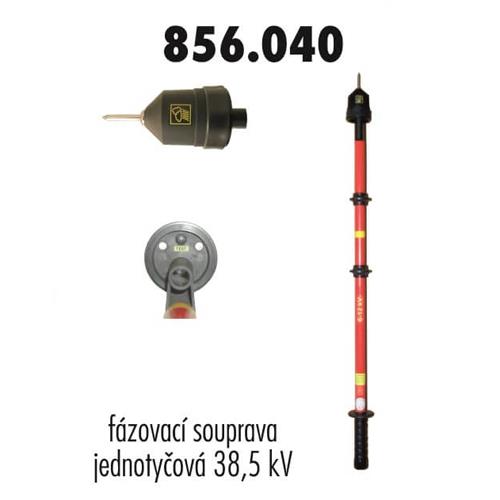

Fázovací souprava VN 22-38,5 kV

Objednací číslo: 856.040

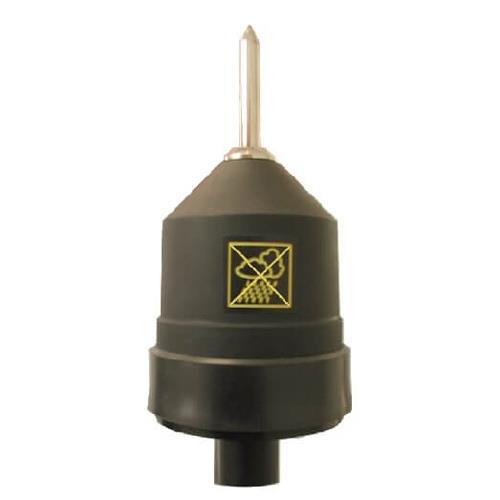

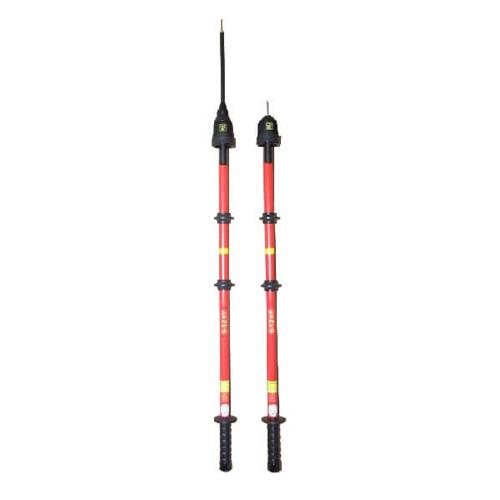

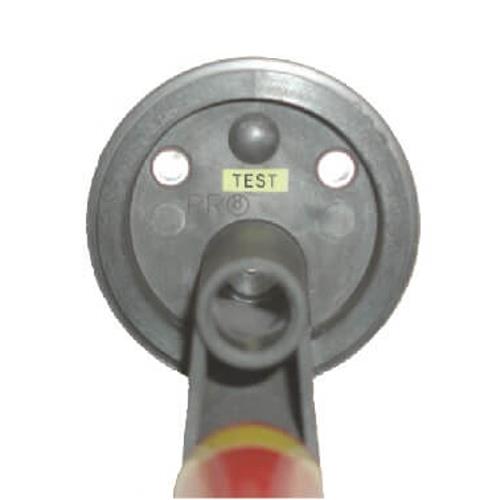

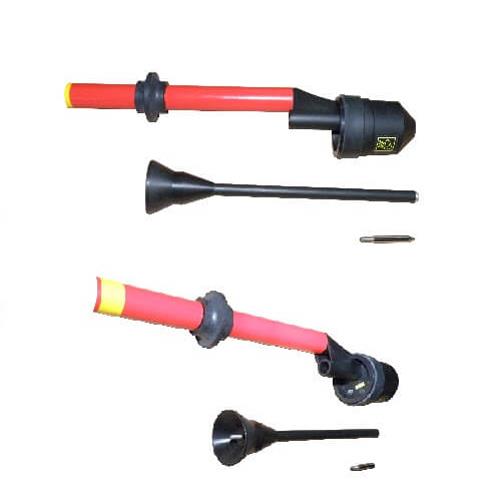

Fázovací souprava slouží k určování souhlasných nebo nesouhlasných fází v napěťových soustavách o stejném jmenovitém napětí a frekvenci, zejména po opravách a připojování nových zařízení do energetického systému pro práce na zařízeních se jmenovitým napětím sítě od 6 kV do 10 kV. Souhlas resp. nesouhlas fází fázovaných zařízení je jednoznačně opticky a akusticky signalizován. Fázovací souprava se skládá z jedné izolační tyče, indikační hlavice s dotykovým hrotem a prodlužovacího dílu. Část pro uchopení tyče při manipulaci se zkoušečkou je vymezena ochranným nákružkem. Materiál tyče vyhovuje požadavkům na ochranné pomůcky venkovního typu. Fázovací soupravy jsou určeny pro použití ve venkovním prostředí. Izolační část je opatřena nákružky proti stékající vodě. Fázovací souprava je vyráběna podle norem ČSN EN 61481, IEC 61481

Jmenovité napětí sítě / pomůcky: 22 – 35 / 38,5 kV
Délka tyče s indikátorem / s hrotem:  1 190 mm
Délka tyče s indikátorem, prodlužovacím dílem a hrotem: 1 490 mm

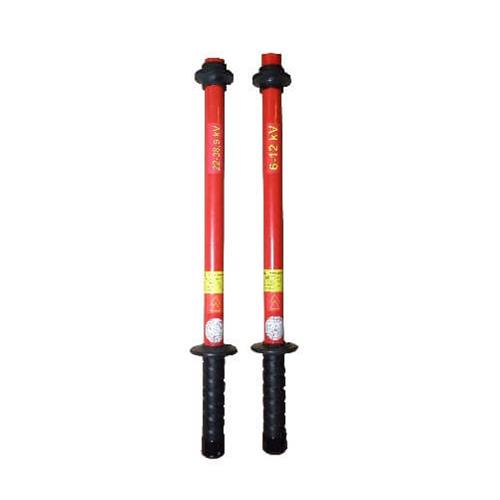

Délka rukojetí:  160 mm
Průměr tyčí:  31 mm
Hmotnost – krátký / prodlužovací hrot: 0,65 / 0,82 kg
Klimatická třída N: teplota -25°C až +55°C, vlhkost 20 % – 96 %
